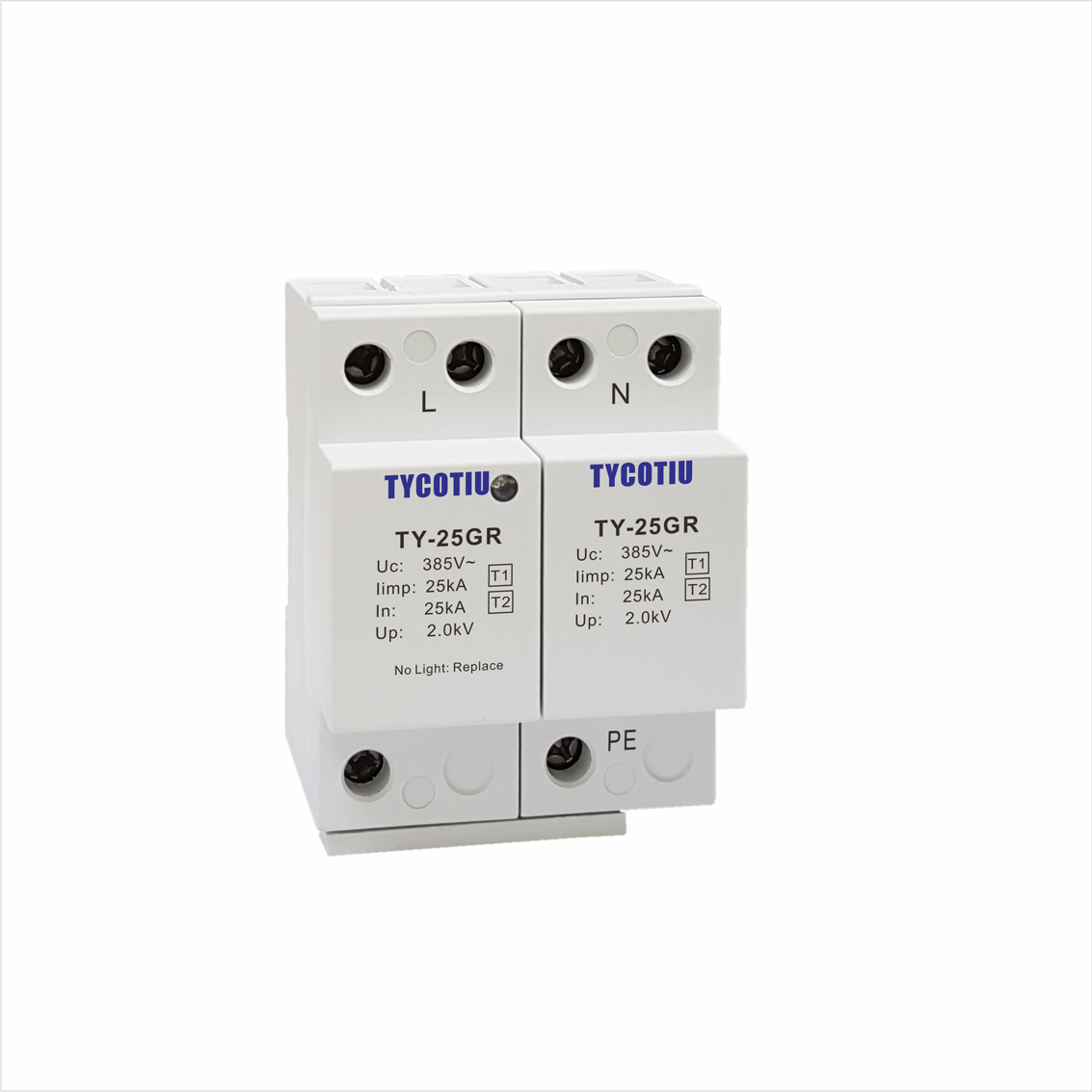

TY-25GR 2P

TY-25GR 2P

所属类别:T1级电涌保护器( 10/350µs)

一级浪涌保护器 25kA 2P

咨询电话:+86-577-62770026
电子邮件:andy.xu@chtaike.com.cn
PDF下载

性能特点:

一级浪涌保护器

IP20防护等级

冲击电流 limp(10/350μs):25kA

标准35mm导轨安装

LED状态指示灯

导线大小:4mm²—35mm²

工作温度范围: -40℃—80℃

符合EN 61643-11 / IEC 61643-11标准.

适用系统:单相TN系统

详细参数:

型号


TY-25GR 2P

根据EN61643-11分类


Type 1

根据IEC61643-11分类


Class I

最大持续工作电压

Uc

385V

雷电冲击电流 (10/350μs) Iimp 25kA

标称放电电流 (8/20μs)

In

25kA

最大放电电流 (8/20μs)
Imax 50kA

电压保护水平

Up

≤2.3kV

断续流能力

Ifi

5kA rms

最大后备熔丝


315A

响应时间

tA

≤100ns

工作温度范围

Tu

-40℃-80℃

工作状态指示


LED

最小导线截面积


4mm²

最大导线截面积


35mm²

安装方式


35mm 标准导轨

外壳材料


热塑性材料(阻燃等级UL94-V0)

保护等级


IP20

应用范围:

用于电力系统的一级防雷。

适用于各类重要且易受雷击的配电站、配电室、配电柜、开关箱等设备。

安装及维护:

高层建筑(公寓、写字楼、酒店等): 除一级或一加二级浪涌保护器外,建议安装二级防雷器用于保护私人区域和楼层分配器(公共区域)。
