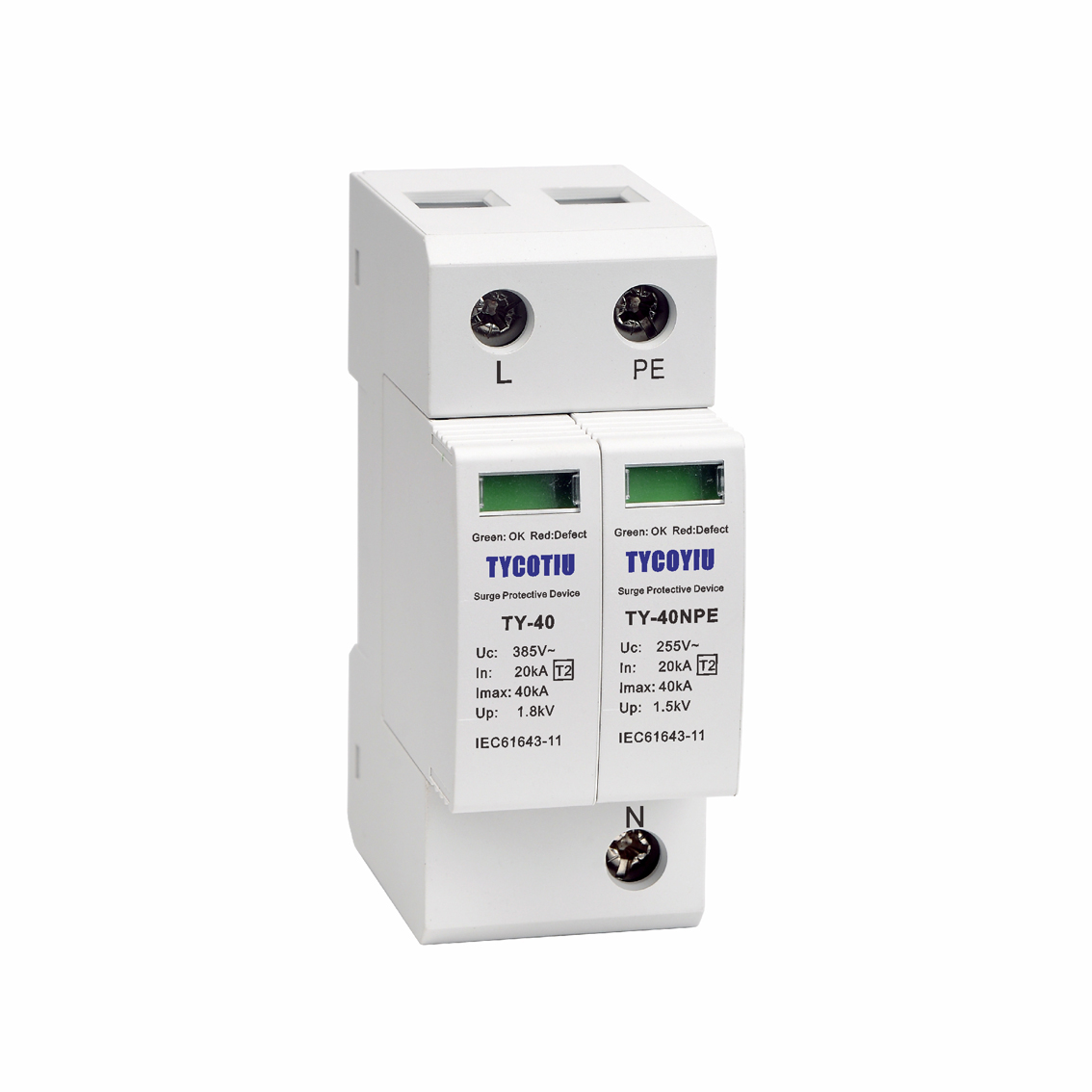

TY-40 385 1+1
所属类别：T2级电涌保护器（8/20µs）
40kA单相电源防雷器 1+1
咨询电话：+86-577-62770026
电子邮件：andy.xu@chtaike.com.cn
PDF下载
性能特点：
二级浪涌保护器。
标称放电电流In(8/20μs)：20kA
最大放电电流Imax(8/20μs)：40kA
最大持续工作电压Uc：385VAC (如需其他电压等级，可联系我们咨询)
紧凑型结构设计
由一个基本部件和2个插件保护模块组成。
符合IEC 61643-11二级保护要求等级。

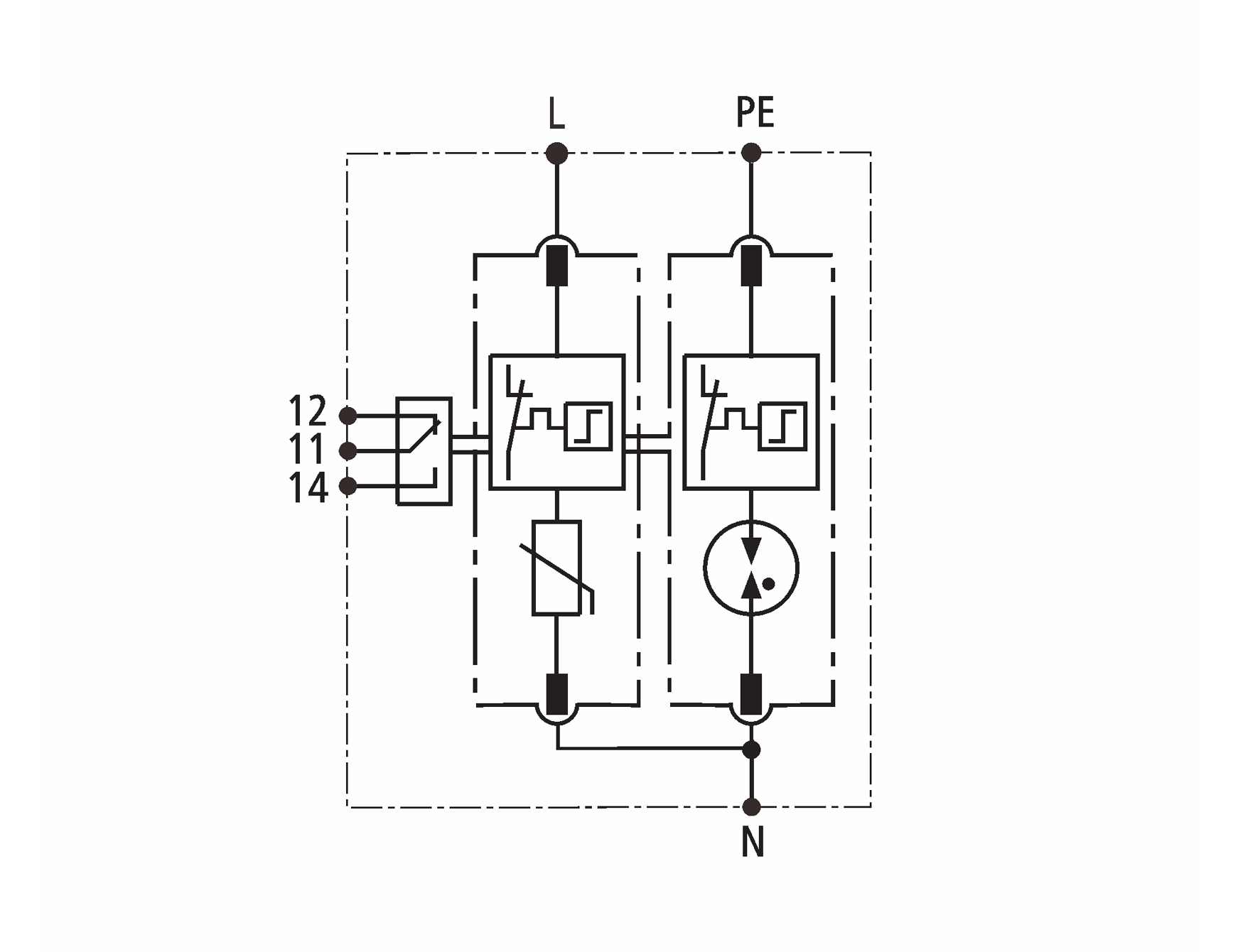

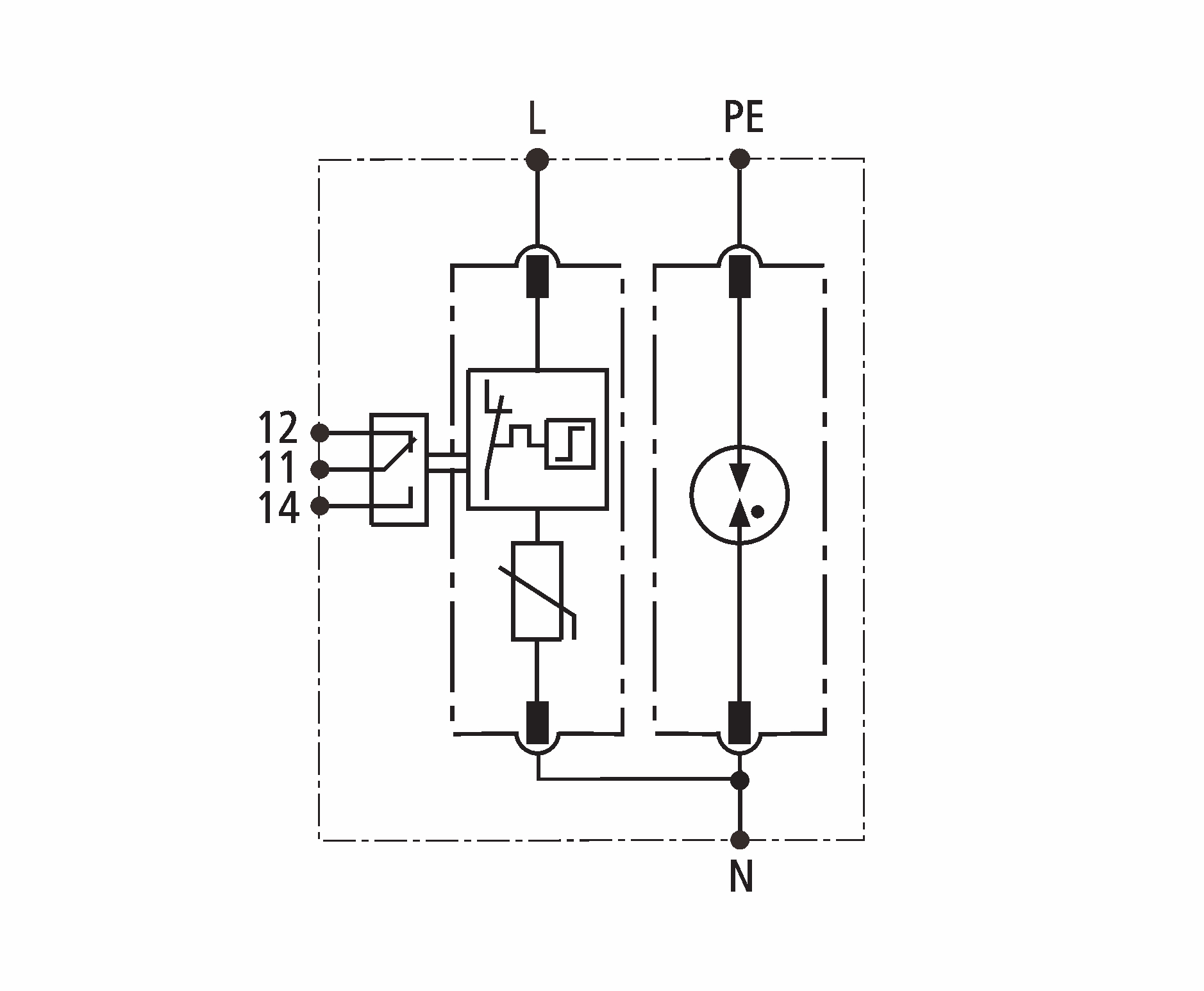

组合方式：1P+NPE
残余电压低，响应快
状态指示窗口，正常为绿色，红色，表示产品故障
可配遥信
详细参数：
型号
TY-40 385 1+NPE
根据EN61643-11分类
Type 2
根据IEC61643-11分类
Class II
最大持续工作电压
Uc
385V
最大持续工作电压 [N-PE]
Uc
255V
标称放电电流 (8/20μs)
In
20kA
最大放电电流 (8/20μs)
Imax
40kA
电压保护水平
Up
≤1.8kV
5kA时电压保护水平
Up
≤1.4kV
电压保护水平 [N-PE]
Up
≤1.5kV
断续流能力 [ N-PE]
Ifi
100Arms
最大后备熔丝
125A
响应时间
tA
≤25ns
响应时间 [N-PE]
tA
≤100ns
工作温度范围
Tu
-40℃-80℃
工作状态指示
绿色/红色
最小导线截面积
4mm²
最大导线截面积
35mm²
安装方式
35mm 标准导轨
外壳材料
热塑性材料（阻燃等级UL94-V0）
保护等级
IP20
应用范围：
适用于单相配电系统第二级防雷保护
一般用于1-2边界避雷区
安装及维护：
安装完成后，检查保护单元是否插到位，合上自动断路器(熔丝)开关，检查工作状态是否正常。
当故障指示窗口由绿色变为红色时，请尽快更换。
