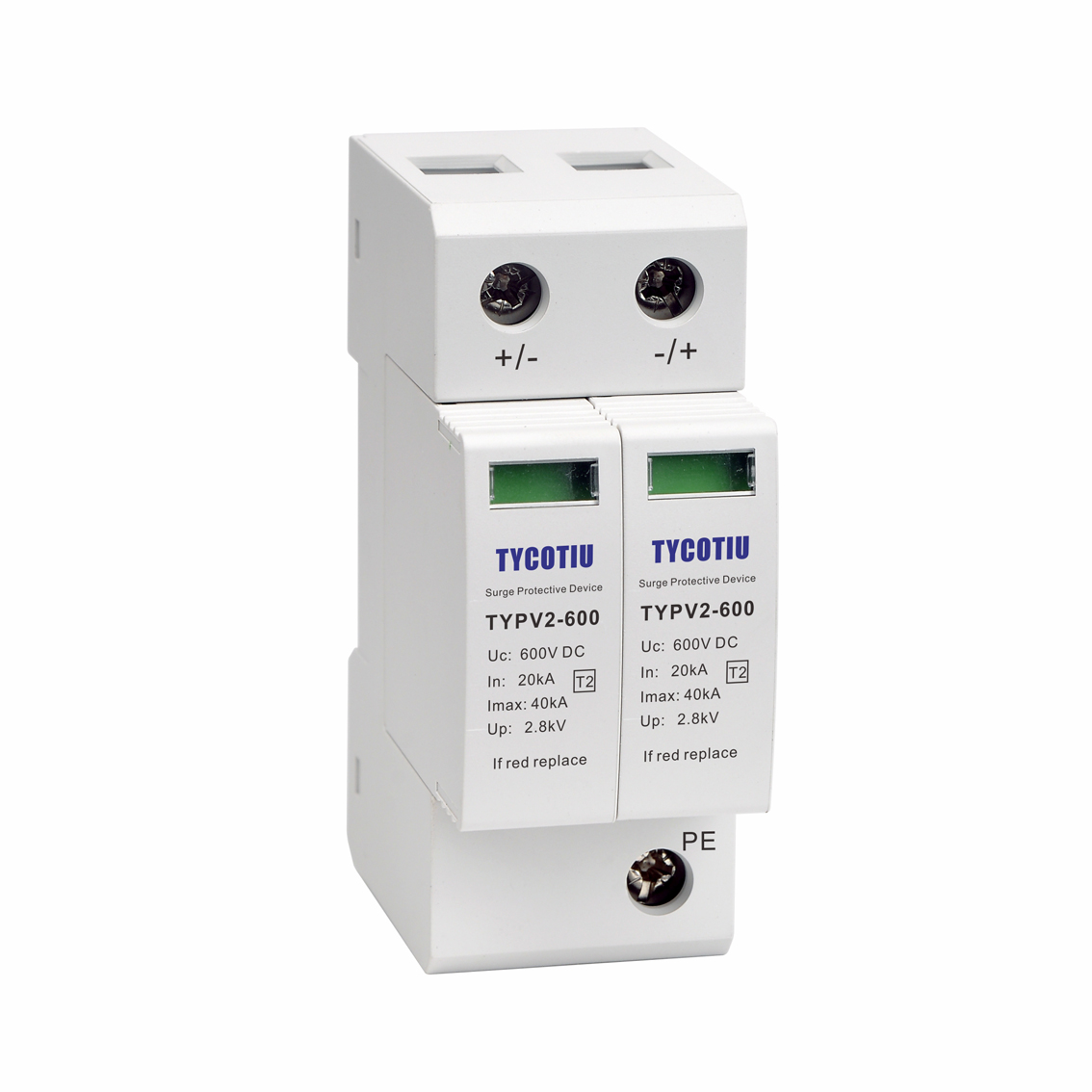

TYPV2-600
所属类别：T2级光伏直流电涌保护器（8/20µs）
600V光伏直流防雷器
咨询电话：+86-577-62770026
电子邮件：andy.xu@chtaike.com.cn
PDF下载
性能特点：
TYPV2-600为直流系统专用二级避雷器
最大持续工作电压UC：600VDC
标称放电电流In(8/20μs): 20kA
最大放电电流Imax(8/20μs): 40kA
核心部件：高能MOV
具有状态指示功能
防护等级：IP20
遥信可选
符合IEC 61643-31和EN 61643-31标准
详细参数：
型号
TYPV2-600
根据EN61643-31分类
Type 2
根据IEC61643-31分类
Class II
最大持续工作电压
Ucpv
600V
标称放电电流 (8/20μs)
In
20kA
电压保护水平 [(DC+/DC-)→PE]
Up
≤2.8kV
响应时间
tA
≤25ns
工作温度范围
Tu
-40℃-80℃
工作状态指示
绿色/红色
最小导线截面积
4mm²
最大导线截面积
35mm²
安装方式
35mm 标准导轨
外壳材料
热塑性材料（阻燃等级UL94-V0）
保护等级
IP20
最大放电电流 (8/20μs)
Imax
40kA
适用范围：
适用于新能源太阳能光伏发电系统或其他直流供电系统的防雷
保护直流设备不受雷击的破坏
一般用于光伏汇流箱和光伏电源箱等
安装及维护：
须并联安装在直流系统中
由专业操作人员进行安装
窗口绿色为正常工作状态，红色为故障状态，需更换
